Monitoring Demo

Visualizierung​

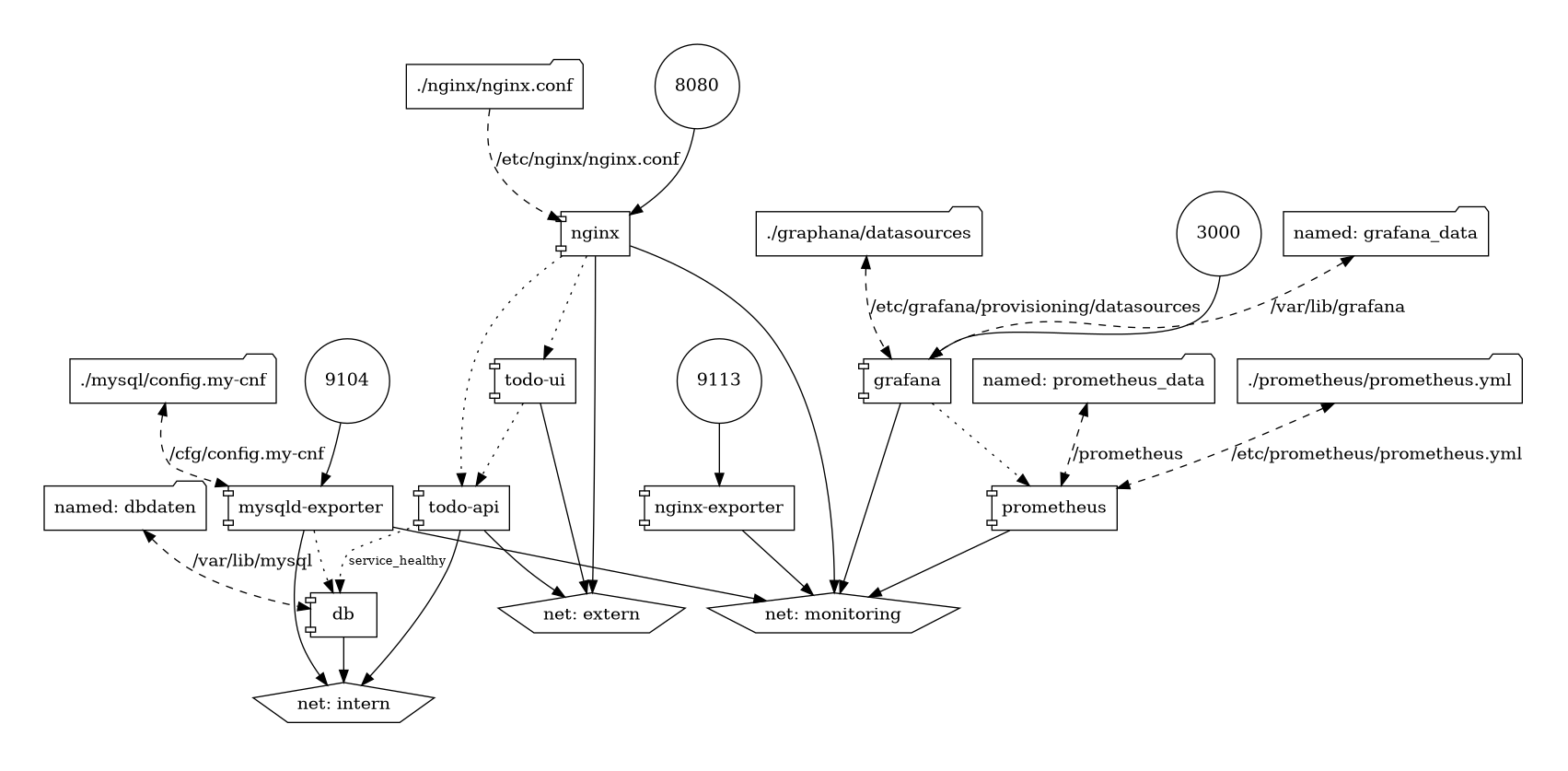

monitoring

Prometheus / Graphana​

Diese App baut auf der App Todo Mysql Segmentiert auf. Die Todo App wird gestartet.

Zusätzlich wird nun Monitoring eingesetzt um den Nginx und die Datenbank zu überprüfen.

Struktur​

.

├── graphana/
├──── datasources/prometheus.yml // konfiguriert Graphana -> Prometheus
├── mysql/
├──── conf.my-cnf // Datenbankverbindung für den "exporter"
├── nginx/
├──── nginx.conf
├── prometheus/
├──── prometheus.yml // konfiguriert Datenquellen für Prometheus
├── todo-api/
├──── Dockerfile
├── todo-ui/
├──── Dockerfile
└── .env-secret
└── docker-compose.yml
└── README.md

Vorgabe​

Die Applikation kann mit docker-compose up -d gestartet werden.

Folgende Services sollten Zugänglich sein.

Folgende Metriken sollten zugänglich sein

MySql user für den Exporter erstellen​

In den Container verbinden mit:

docker exec -it 01-prometheus-graphana-db-1 /bin/bash

Im Container in die mysql console verbinden mit:

mysql -u root -p

  • Das Password ist password.

Folgendes SQL ausführen. Dies erstellt einen Benutzer "exporter" mit den nötigen Rechten und dem PW password.

CREATE USER 'exporter'@'%' IDENTIFIED BY 'password' WITH MAX_USER_CONNECTIONS 3;
GRANT PROCESS, REPLICATION CLIENT, SELECT ON *.* TO 'exporter'@'%';

Danach docker compose down und wieder mit docker compose up -d alles starten.

Aufgabe​

Zusammen werden wir die Struktur durchgehen!

Quelle
